不銹鋼自吸泵

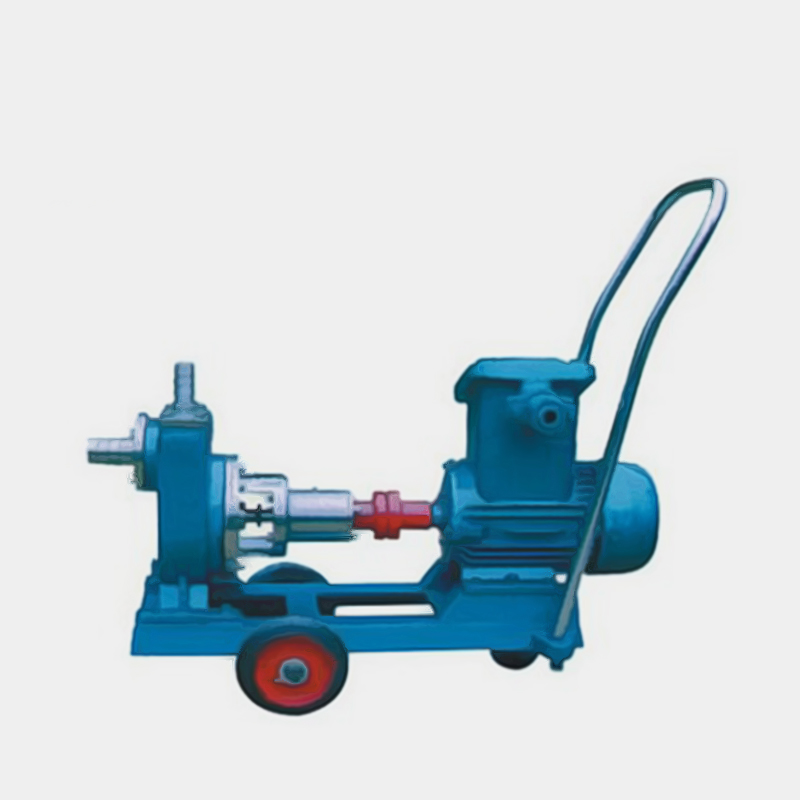

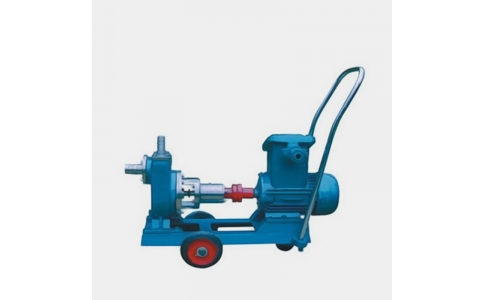

ZH不銹鋼臥式自吸泵

一、ZH不銹鋼臥式自吸泵概述ZH不銹鋼臥式自吸泵是我廠結合國內外同類產品研制開發的一種單級單吸自吸式化工離心泵,ZH泵適用于輸送溫度為0℃~220℃,含固體顆粒小于3毫米的腐蝕性介質,如果輸送介質含有3毫米以上顆粒或纖維,可選用我廠生產的ZW無堵塞自吸排污泵。根據所輸送介質的不同,ZH型化工離心泵接觸液體部門的材料可選用鑄鐵、鑄鋼、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316、316

一、ZH不銹鋼臥式自吸泵概述
ZH不銹鋼臥式自吸泵是我廠結合國內外同類產品研制開發的一種單級單吸自吸式化工離心泵,ZH泵適用于輸送溫度為0℃~220℃,含固體顆粒小于3毫米的腐蝕性介質,如果輸送介質含有3毫米以上顆粒或纖維,可選用我廠生產的ZW無堵塞自吸排污泵。根據所輸送介質的不同,ZH型化工離心泵接觸液體部門的材料可選用鑄鐵、鑄鋼、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316、316L等材料制造。ZH化工泵具有效率高,性能好,能耗小,噪音低等優點。

一、ZH不銹鋼臥式自吸泵概述

ZH不銹鋼臥式自吸泵是我廠結合國內外同類產品研制開發的一種單級單吸自吸式化工離心泵,ZH泵適用于輸送溫度為0℃~220℃,含固體顆粒小于3毫米的腐蝕性介質,如果輸送介質含有3毫米以上顆粒或纖維,可選用我廠生產的ZW無堵塞自吸排污泵。根據所輸送介質的不同,ZH型化工離心泵接觸液體部門的材料可選用鑄鐵、鑄鋼、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316、316L等材料制造。ZH化工泵具有效率高,性能好,能耗小,噪音低等優點。


二、ZH不銹鋼臥式自吸泵應用范圍

1、ZH自吸泵適用于城市環保、建筑、消防、化工、制藥、印染、釀造、電力、電鍍、造紙、設備冷卻等。

2、ZH自吸泵裝上搖臂式噴頭,又可將水沖到空中后,散成細小雨滴進行噴霧,是農場、苗圃、果園、茶園的良好機具。

3、ZH系列自吸泵產品還可以做成不銹鋼自吸泵,適用于清水、海水及帶有酸、堿度的化工介質液體和帶有一般糊狀的漿料介質粘度、含固量可達30%以下。不同液體可采用不同材質。分別于ht200、icr18nigti、ocr18nig、ocr17ni14m02、icr18ni12m02ti。

4、如是做成污水型的無堵塞自吸排污泵還可和任何型號、規格的壓濾機配套使用,將漿料送給壓濾機進行壓濾的最理想配套泵種。


三、ZH不銹鋼臥式自吸泵結構圖

圖片關鍵詞


四、ZH自吸泵適用范圍

流 量:3.2~550m3/h

揚 程:12~80m

電機功率:0.75~132kw

口 徑:25~300mm

吸 程:5~6.5m


五、ZH自吸泵故障原因和解決方法

故障現象

原因分析

排除方法

自吸離心泵不出水

1.泵殼內未加儲液或儲液不足
2.吸入管路漏氣
3.轉速太低
4.吸程太高或吸入管路過長
5.機械密封泄漏量過大
6.吸入管路氣體不能從出口排出

1.加足儲液
2.檢查并排除漏氣現象
3.調整轉速
4.降低吸程或縮短吸入管路
5.修復或更換
6.使之排出

自吸離心泵雜音和振動較大

1.底腳不穩
2.泵軸彎曲
3.汽蝕現象
4.軸承磨損嚴重
5.進口管路內有雜物
6.泵與電動機兩者主軸不同心

1.加固
2.更換或校正
3.調整工況
4.更換
5.清除雜物
6.調整同軸度

自吸離心泵出水量不足

1.葉輪流道與吸入管被堵塞
2.葉輪或葉輪密封磨損嚴重
3.功率不足或轉速太低

1.排除堵塞物
2.更換口環
3.加足功率、調至額定轉速

自吸離心泵軸功率消耗過大

1.流量過大
2.轉速太高
3.泵軸彎曲或葉輪卡碰
4.泵內流道堵塞或被卡住

1.升高出口壓力
2.適當降低
3.更換或校正
4.排隊堵塞物


六、ZH型不銹鋼臥式自吸泵性能參數表


泵型號

泵額定轉速n=2900r/min

泵額定轉速n=1450r/min

流量(m3/h)

揚程

配用電機(KW)

流量(m3/h)

揚程

配用電機(KW)

ZH25-25-125

3.2

20

1.1

1.6

5

0.55

ZH25-25-160

3.2

32

2.2

1.6

8

0.55

ZH25-25-200

3.2

50

5.5

1.6

12.5

0.75

ZH25-25-250

3.2

80

7.5

1.6

20

1.5

ZH40-32-125

6.3

20

1.5

3.2

5

0.55

ZH40-32-160

6.3

32

3

3.2

8

0.55

ZH40-32-200

6.3

50

5.5

3.2

12.5

1.1

ZH40-32-250

6.3

80

11

3.2

20

2.2

ZH50-32-125

12.5

20

3

6.3

5

0.55

ZH50-32-160

12.5

32

4

6.3

8

0.55

ZH50-32-200

12.5

50

7.5

6.3

12.5

1.1

ZH50-32-250

12.5

80

15

6.3

20

2.2

ZH65-50-125

25

20

4

12.5

5

0.55

ZH65-50-160

25

32

7.5

12.5

8

1.5

ZH65-40-200

25

50

11

12.5

12.5

2.2

ZH65-40-250

25

80

22

12.5

20

3

ZH65-40-315

25

125

37

12.5

32

5.5

ZH80-65-125

50

20

7.5

25

5

0.75

ZH80-50-160

50

32

11

25

8

1.5

ZH80-50-200

50

50

18.5

25

12.5

2.2

ZH80-50-250

50

80

37

25

20

4

ZH80-50-315

50

125

75

25

32

7.5

ZH100-80-125

100

20

15

20

5

1.5

ZH100-80-160

100

32

22

20

8

2.2

ZH100-65-200

100

50

37

20

12.5

4

ZH100-65-250

100

80

55

20

20

5.5

ZH100-65-315

100

125

75

20

32

11

ZH125-100-200

200

50

55

100

12.5

7.5

ZH125-100-250

200

80

75

100

20

11

ZH125-100-315

200

125

110

100

32

18.5

ZH125-100-400




100

50

37

ZH150-125-250




200

20

18.5

ZH150-125-315




200

32

37

ZH150-125-400




200

50

75

ZH200-150-250




400

20

55

ZH200-150-315




400

32

75

ZH200-150-400




400

50

110
